לאחר ריכוז מקורות על רקטות איראניות ארוכות טווח, חשבתי שיהיה זה מועיל לרכז את תמונותיהם של הכטב"מים האריאניים לסוגיהם. להלן ההתחלה - כל המוסיף - תמונות ונתונים - הרי זה משובח.

הנה תמונות של האבאביל T, גירסת התקיפה המתאבדת של האבאביל שנמצאת בידי חזבאללה. מבחינה חיצונית הוא נבדל מאבאביל הרגיל בכך שיש לו שני מייצבי כיוון במקום אחד.


אבאביל T משמאל, מימין גירסת סיור של האבאביל.

מבט אחורי, אבאביל T משמאל.

שרידי אבאביל T של אירגון חיזבאללה שהופל על ידי חיל האוויר במלחמת לבנון השנייה.

או שמא עבר הסבה לכך ?...

מזל"ט האבאביל פותח במקורו כמזל"ט לאימוני נ"מ. בשלב מאוחר יותר פותחו ממנו גם גירסאות הסיור והתקיפה. אבל לא מדובר באילתורים או הסבות, אלא בגירסות ייעודיות למטרות אלו.


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://www.mehrnews.com/mehr_media/image/2007/04/258532_orig.jpg]


מבט צד של האבאביל T שמשום מה נושא פה את הכיתוב ABABIL -CII (מעתיקים מהכפיר?) ו TARGET.

טופאן, כטב"ם מתאבד נגד קורנים. מבחינה חצונית מזכיר מאוד את ההארפי הישראלי/ הלארק הדרא"פ.

"טופאן" הוא גם כינויו של ההעתק האיראני של טיל ה"טאו".
ואני לא אתפלא אם הכינוי הזה ניתן לעוד פריטים כאלה ואחרים...

ולא רק זה, האיראנים עצמים שמים את התמונה המוכרת של ההארפי לפני שהוא פוגע במטרה כלשהי, וטוענים שזה כלי שלהם.

וזה עוד לא הכל. שיא החוצפה:
[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://www.mehrnews.com/mehr_media/image/2006/10/228520_orig.jpg]

הכטב"ם מאחורי האיראני החביב הוא הSKYLITE B של רפאל! הם אפילו לא הסירו את הלוגו!
http://www.defense-update.com/products/s/skylite-B.htm

ציטוט:

במקור נכתב על ידי double_o טופאן, כטב"ם מתאבד נגד קורנים. מבחינה חצונית מזכיר מאוד את ההארפי הישראלי/ הלארק הדרא"פ.

ההארפי מבוסס על מערכת נשק כנגד מטרות קורנות שפיתחה דורניר הגרמנית - שריד לפרוייקט משותף עם ארה"ב שלא הגיע לכלל מימוש.

הפרוייקט המשיך כיוזמה מקומית של היצרנית דרך תחנות שונות. אם איני טועה - אז נרכש ע"י התע"א והמשיך בדרכו.

ילדים: קל לייצר - קשה לתחזק

כן, ההארפי ישראלי.

נכון ראשית הפרוייקט הייתה בחו"ל, אבל המשכו היה בארץ. בצורה דומה התחילו אצלנו גם מטוסי המנהלים, מטוסי הקרב ולפי מקורות זרים גם טילים בליסטיים.

כמו שהנשר והווסטווינד הם ישראליים...

אין ספק שהמו"פ המקומי שיפר בו לא מעט (אפילו האמריקאים חושבים כך) אבל בהחלט לא מדובר במערכת מפיתוח מקומי מא' ועד ת'.

...ולאור שורשיו האמריקאיים של הפרוייקט - אפשר להבין גם למה השיווק לסין מעצבן אותם....

ילדים: קל לייצר - קשה לתחזק

השאלה שלי אם כולם מבצעיים או שחלקם רק דגמים/אבי טיפוס/בתכנון?

NZSAS

קרון הפיקוד

גם כשלא היה הרבה, היה לנו הכל

מבנה כנפיים שונה מהטופאן, ללא כנפוני קנארד של אבאביל


בהתחלה חשבתי שזה העתק של המיראץ' האיטלקי, במבט נוסף אני כבר לא בטוח

גם כשלא היה הרבה, היה לנו הכל

ציטוט:

במקור נכתב על ידי סירפד מבנה כנפיים שונה מהטופאן, ללא כנפוני קנארד של אבאביל

סאגא (או משהו דומה) כטב"ם מטרה לאימוני ירי.

ציטוט:

במקור נכתב על ידי סירפד בהתחלה חשבתי שזה העתק של המיראץ' האיטלקי, במבט נוסף אני כבר לא בטוח

נראה כמו העתק איראני של הhttp://www.designation-systems.net/dusrm/m-107.html)MQM-107) , מל"ט מטרה. כנראה נקרא לאייקשה באיראן.

הלאקשייה (ולא לייקשה) הוא שמו של מל"ט דומה מאוד מתוצרת הודו ולא איראן.

לפני שהמגיבים יגיבו, יש לדעת כי הטיסן הזה נבנה על ידי מי שמציג עצמו כבן 17. המעניין הוא שהתעוררה מחלוקת בנושא כיוון שהידע הגיע לידיו ממקורות פתוחים - בעיקר קבוצת חובבים המפעילה אתר בנושא טיסנואות וכטב"מים. כמובן שהטיסן המצולם נעדר כל ערך והכנף הנעה היא גימיק בלבד.

תשומת לב לכטב"ם החמוש ברקטות RPG

מעבר למופע פירוטכניקה מרשים, אני לא מצליח להבין מה התועלת בשיגור רקטה לא מדוייקת במיוחד ולא מונחית מכטב"מ.

The aircraft, named ‘Afar’ and developed by Iranian technicians at the Qazvin Branch of the Islamic Azad University, has a wingspan of three meters (about 10 feet) and is 1.5 meters (about 5 feet).

The UAV is capable of taking photos while flying, and can be used to perform geophysical surveys, and to generate digital topographic maps of target sites.

The drone has a ceiling of 1,500 meters (4921 feet) above the ground, and a range of 4,000 kilometers (2486 miles).

למותר לציין שהנתונים נראים מעט משונים - שיוט בגובה 1500 מטר, טווח 4000 ק"מ (?!), מוטת כנף שלושה מטר....

המעוניינים מוזמנים לרכוש את המקור או לעיין בו באחד המאגרים הישראלים העושים זאת

אף עם משקפת חיידקים, מתקשה לקרוא

על אף הנטייה להתייחס לפרסומים על מערכות נשק איראניות חדישות כ"גחמה ומופע ראווה בלבד", תעשיית המל"טים שם דווקא מצליחה לפתח כלים שראויים להתייחסות רצינית

http://www.nrg.co.il/online/1/ART2/...&cat=324&loc=13

http://english.farsnews.com/newstex...=13921210001367


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://media.farsnews.com/media/Uploaded/Files/Images/1392/12/10/13921210000589_PhotoI.jpg]


רלוונטי גם ל "קאראר" - מל"ט איראני ארוך טווח, הוצג ב"יום התעשיות הביטחוניות של איראן" 2010
http://www.fresh.co.il/vBulletin/sh...ad.php?t=521499

כלי תקשורת באיראן דיווחו כי משמרות המהפכה ביצעו ניסוי מוצלח במל"ט איראני המבוסס על מל"ט אמריקאי RQ-170 שנלכד ב-2011, אחרי שלמרחב האווירי האיראני משטח אפגניסטאן. מפקד מחלקת האוויר והחלל במשמרות המהפכה אמר כי סרטון של הניסוי יפורסם בקרוב.

http://www.haaretz.co.il/news/world...-east/1.2062134

http://www.presstv.ir/detail/2014/1...aissance-drone/


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://previous.presstv.ir/photo/20141118/386521_Iran-drone.jpg]

מעניין...
כאן רואים מל"ט אחר לגמרי:
http://www.janes.com/article/40484/...es-ababil-3-uav

http://www.suasnews.com/2014/07/299...ion-capability/

כנראה שהאחראי על ההמשכיות (continuity) השתחרר והמחליף טרם תפס את העסק. בכתבה האיראנית (ב- PressTV) מדברים על האבביל ומראים תמונה של הפוטרוס. בכל מקרה מדובר בשני דגמים שהם לא חדשים והוצגו כבר לפחות ב-2006 (אבביל) ו- 2013 (פוטרוס). בתמונה רואים את הפוטרוס, כפי שמעיד השם שמופיע על החרטום שלו ולא האבביל.
בהמשך הכתבה מדובר על החיקוי האיראני של ה- RQ-170, אבל אין תמונות שלו.

כאן יִרְוֶה לוֹ מִשֶּׁפַע וָאֹשֶׁר בֶּן-עֲרָב, בֶּן-נַצֶּרֶת וּבְנִי (ז. ז'בוטינסקי, 1930)

לצערי התקשורת אצלנו לא יותר טובה.
להלן מספר דוגמאות:

http://www.fresh.co.il/vBulletin/sh...ad.php?t=560113

http://theiranproject.com/blog/2014...unveil-new-uav/


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://theiranproject.com/wp-content/uploads/2014/12/Iran-military-power.jpg]

http://www.ynet.co.il/articles/0,7340,L-4607965,00.html


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://images1.ynet.co.il/PicServer4/2014/12/25/5778857/5778846299996640360no.jpg]



[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://images1.ynet.co.il/PicServer4/2014/12/25/5778921/57789160100995640360no.jpg]

התחתית חלקה כישבן של... אין זכר למצלמה כל שהיא. הנקב היחיד הוא בחרטום, וללא כיסוי... מקסימום לכוון אותו במזג אויר טוב, לנפנף לחברה.
ונחיתה?? עם המגלשים הקצרים הללו! אללללה ישמור...
מתאים למצעדים ולטיסות חד פעמיות... מזכיר את "הטייסים" שידעו רק לטוס אופקית... אם זה לא אבטיפוס ראשוני (וגם אז, למה להטיס...) מקסימום פצצה למזג אויר טוב... אך אם כך,למה המגלשים?
אפילו הם כבר מסוגלים ליותר.

I like my islamist extremist like my roasted chicken... dead and fried to the bones

גם לי, גם לי בבקשה תקנו את שגיאות הכתיב

המגלשים משמשים להמראה בלבד. הנחיתה (בהנחה שהוא לא משמש כמטרת אימונים) מתבצעת באמצעות מצנח.
תוספת לגבי מטע"ד:למזל" ט הזה (מוהג'ר 4) יש יכולת לשאת מצלמה בחרטום. אני לא יודע למה במקרה זה אין לו אותה

[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://i.imgur.com/X4KDHST.jpg]

ציטוט:

במקור נכתב על ידי 2liviu מתאים למצעדים ולטיסות חד פעמיות...

ייתכן שזו הכוונה אם המצולם הינו המל"ט ה"מתאבד" שפורסם השבוע:
http://www.ynet.co.il/articles/0,7340,L-4608259,00.html
http://www.mako.co.il/news-world/ar...htm?Partner=rss
גם ייתכן שכבר אינם נזקקים לסלוטייפ כדי לשמור אותו שלם:
http://theaviationist.com/2013/10/23/raaad-drone

ציטוט:

במקור נכתב על ידי yaari ייתכן שזו הכוונה אם המצולם הינו המל"ט ה"מתאבד" ]

אכן כך, הסלוטייפ המתאבד הטוב בעולם! תודה.

כל הסיפור של המזל"ט השבוע הוא מוזר. אין לו כמעט איזכורים באתרים איראנים (מלבד זה) וכל התמונות שפורסמו מראים מזל"טים רגילים ומוכרים מסוג מוהג'ר ויאסיר.
מה שכן אין סיבה לזלזל ביכולות של האיראנים. לאיראנים יש כטב"מים מתאבדים שנים רבות והם הופעלו בצורה מבצעית על ידי חיזבאללה במלחמת לבנון השנייה, אם כי לא בהצלחה, אבל היכולת קיימת.

כתבה (https://medium.com/war-is-boring/ir...er-6e5019f01828) אודות כטב"מ תקיפה סילוני דו-מנועי. הופיע בשבוע המחקר הלאומי בדצמבר 2014, ולא נמסרו פרטים על יכולתיו. ספקולציות מדברות על נשיאת חימוש טילי אוויר-אוויר, טילים ופצצות מונחות נגד מטרות קרקע, וכן טילי שיוט נגד ספינות.

לפי גורמי מודיעין, טהרן ממשיכה לפתח את צי המל"טים שלה - בזמן שהיא מדברת עם המעצמות על הסכם סופי. עיתון סעודי ציטט דיווח זה בהרחבה

http://www.ynet.co.il/articles/0,7340,L-4645755,00.html


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://images1.ynet.co.il/PicServer4/2014/09/23/5605887/Untitled-4_bbb.jpg]

באזור תיכרית שזה לא באמת הפתעה או משהו חדש. מה שמעניין שלפי התמונות, הכטב"מ הכיל מערכת GPS אמריקאית עם מספר סידורי ונתוני יצרן מלאים. נראה שהרכיב משנת 2004.
מישהו ילך לכלא...

ציטוט:

במקור נכתב על ידי felixg באזור תיכרית שזה לא באמת הפתעה או משהו חדש. מה שמעניין שלפי התמונות, הכטב"מ הכיל מערכת GPS אמריקאית עם מספר סידורי ונתוני יצרן מלאים. נראה שהרכיב משנת 2004. מישהו ילך לכלא...

איש לא ילך לכלא. במקרה הטוב זו טכנולוגיה דואלית. חוץ מזה, עלה בדעתך שיש רכיבים שנמכרים לאיראן על מנת לעלות על שרשרת האספקה של המדינה, או שמוכמנים בהם כל מיני "טובין"?

ציטוט:

במקור נכתב על ידי טל ענבר איש לא ילך לכלא. במקרה הטוב זו טכנולוגיה דואלית. חוץ מזה, עלה בדעתך שיש רכיבים שנמכרים לאיראן על מנת לעלות על שרשרת האספקה של המדינה, או שמוכמנים בהם כל מיני "טובין"?

הכל כמובן אפשרי, אבל ללא ספק החברה תיזכה לפרסום שלילי ובהכרח כן יחקרו ולו למראית עין. ללא חקירה האירנים יחשדו שזה "חברה" של הביון האמריקאי כמו שהם עשו לא פעם. אני מתקשה להאמין שהאירנים לא בדקו כל מעגל מודפס במוצר לפני השילוב. זה גם מוגבל לגרימת נזק, איך הם יוציאו את המידע החוצה? הרי בוודאות בדקו שאין שידור החוצה.
לפי הבנתי את הסנקציות אין חשיבות לדואליות במקרה של ארה"ב, מספיק שהוא יכול לשמש למערכת נשק להשמדה המונית כדי "להיתפס". הסנקציות הבינלאומיות פחות נוקשות. בינתיים תובעים שם חברות על שבבים בסיסיים, נורא תלוי עד כמה זה מעניין את התובע הפדרלי.

http://www.aircraft-spruce.com/cata...rminAntenna.php

כתבתי פעם שעם רכיבים אלה וטלפון לוייני אפשר לקבל מוצר לא רע.

https://www.bellingcat.com/news/201...long-the-coast/

מזל"טים מצילי אדם. ומדען אירני כאדם נורמאלי:


https://www.youtube.com/watch?t=241&v=o41tBHWP_5Y

I like my islamist extremist like my roasted chicken... dead and fried to the bones

גם לי, גם לי בבקשה תקנו את שגיאות הכתיב

Can you please post the link itself?
I removed Flash from my browser and now can not see embedded videos.

Moderators: Is it possible to embed youtube clips as not Flash?

Sing while you may
- The Legendary Pink Dots

That is a smart solution.
They could use inflatable vests, that inflate as they drop.
It would lower the size of the carriage.

Sing while you may
- The Legendary Pink Dots

http://theiranproject.com/blog/2016...ursday-rallies/

TEHRAN (FNA)- The Islamic Revolution Guards Corps (IRGC) showed the newly-designed model of its longest-range drone, Shahed (Eye Witness) 129, during the annual February 11 rallies on the occasion of the 37th anniversary of the victory of the Islamic Revolution in Iran.



[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://theiranproject.com/wp-content/uploads/2012/12/Shahed-129.jpg]

http://en.farsnews.com/newstext.aspx?nn=13950124000544

In addition to Hamaseh, other home-made drones, including Mohajer, Ababil and Shahed also flew over the drills zone today.

It was the first time for Hamaseh to be used in military exercises. The drone was unveiled in 2013 and enjoys the capability to carry out simultaneous protection, reconnaissance and attacking missions.

The drone is equipped with the latest Iran-made missiles and bombs.

High flight duration and altitude are among the main features of the Unmanned Aerial Vehicle (UAV) that has made it a quality product.

In a relevant development in recent months, the IRGC showed the newly-designed model of its longest-range drone, Shahed (Eye Witness) 129, during the annual February 11 rallies on the occasion of the 37th anniversary of the victory of the Islamic Revolution in Iran.

The new model whose features haven’t been revealed yet to the public is different from its predecessors, at least, in appearance. Yet, it could be said that the aircraft's nose has gone under some changes.

The Shahed 129, which was unveiled in September 2012, is capable of carrying out eight combat and reconnaissance missions for 24 hours and has a flying range of 2,000 km.

The IRGC announced in February that its Shahed 129 unmanned aerial vehicle (UAV) is providing combat support to the resistance front in the war on terrorism in Syria.

The drone also enjoys an effective operational radius of 1,700 km, datalink range of 200km, flight endurance of 24 hours, and a flight ceiling of 24,000 feet.

The IRGC launched mass-production of the indigenously developed drone in September 2012. The drone was displayed recently in an armed configuration, carrying four guided missiles loaded on two twin-launchers, carried underwing. The State TV said the drone can carry up to eight weapons, designed to hit stationary and mobile targets alike.

Shahed 129 is a powerful platform with significant more payload capacity, compared to other similar drones. Its external shape reflects significant advancement in composite materials fabrication, including the production of large airframe and structural elements. Strike missions employing guided weapons also indicate the evolution of compact yet capable sensors and datalinks, enabling the relay of target images and engagement of such targets in real time, over considerable distances.

According to IRGC Commander Brigadier General Mohammad Ali Jafari, Iran is currently marketing the Shahed 129 UCAV for export to potential international customers.


[התמונה הבאה מגיעה מקישור שלא מתחיל ב https ולכן לא הוטמעה בדף כדי לשמור על https תקין: http://media.farsnews.com/media/Uploaded/Files/Images/1393/12/02/13931202000466_PhotoI.jpg]

ציטוט:

במקור נכתב על ידי strong1

מיקום מוזר לציר ההגה...

תחנת השליטה - תמונה ישנה יותר

https://www.presstv.com/Detail/2020...-Fotros-drones-

Commander of the IRGC Ground Force’s Drone Division has said that the force will receive new Fotros drones enjoying an operational range of 2,000 kilometres in the near future. Speaking in an exclusive interview with Iran’s Tasnim news agency, Colonel Akbar Karimloo said that the decision was the result of serious and extensive discussions with the Defense Ministry. Karimloo said that many technical aspects of the drone were under review and the drones will be deployed in “operation zones” once related discussions are finalized. First unveiled in 2013, the Fotros drone is among Iran’s largest combat and reconnaissance drones. The drone can fly for up to 30 hours and travel for up to 2,0000 kilometres.

IRGC to receive upgraded Mohajer-6 drones
Also in his remarks, Karimloo said that the IRGC is planning to upgrade its existing Mohajer-6 surveillance and combat drones with an improved motor and automatic takeoff and landing capability. The Mohajer-6 is the latest and most advanced model from the Mohajer drone family. The drone has successfully been used by Iran in a number of anti-terror operations in recent years.

משהו בהם נראה כמו העתק-הדבק מאסיבי. אפילו שכמה תמונות אחרי זה רואים את אותם המזל"טים מזוית אחרת ונראה שכולם שם, אני עדיין מפקפק באמינות שלה וטוען שמחלקת הפוטושופ האיראנית השקיעה פה שעה או שתיים...

"אילו שמוכנים לוותר על חירות חיונית כדי להרוויח ביטחון זמני, לא ראויים לא לחירות ולא לביטחון - ומהר מאוד חסרים את שניהם."
-בנג'מין פרנקלין

ציטוט:

במקור נכתב על ידי Carl Sagan "If you wish to make an apple pie from scratch, you must first invent the universe"

אני יודע שזה offtopic אבל משהו פשוט שבה אותי בתמונה האחרונה. כנראה בישראל לא תמצא אפילו מקום אחד כל כך שטוח, ובו זמנית עם קצת ירוק.

אגב, המדים האלה נראים מאוד צה"ליים. לא ידעתי שהאיראנים השתמשו בצבע זית פשוט.

כטב"מ כלשהו מותקן על מסע"ר בל 214

https://www.altair.com.pl/news/view?news_id=33958

"בניתי לי בית ונטעתי לי גן במקום זה שביקש האויב לגרשנו ממנו בניתי את ביתי, כנגד מקום המקדש בניתיו. כדי להעלות על ליבי תמיד את בית מחמדנו החרב...."
(ש"י עגנון - חתן פרס נובל)

אשרי אדם שיכול לתת מבלי לזכור זאת כל הזמן, ולקבל מבלי לשכוח אף פעם

לסלוח לרוצחים - זה תפקידו של האלוהים.
תפקידנו - זה לארגן להם פגישה

אנו לא בוכים, דואגים שאמהות שלהם יבכו

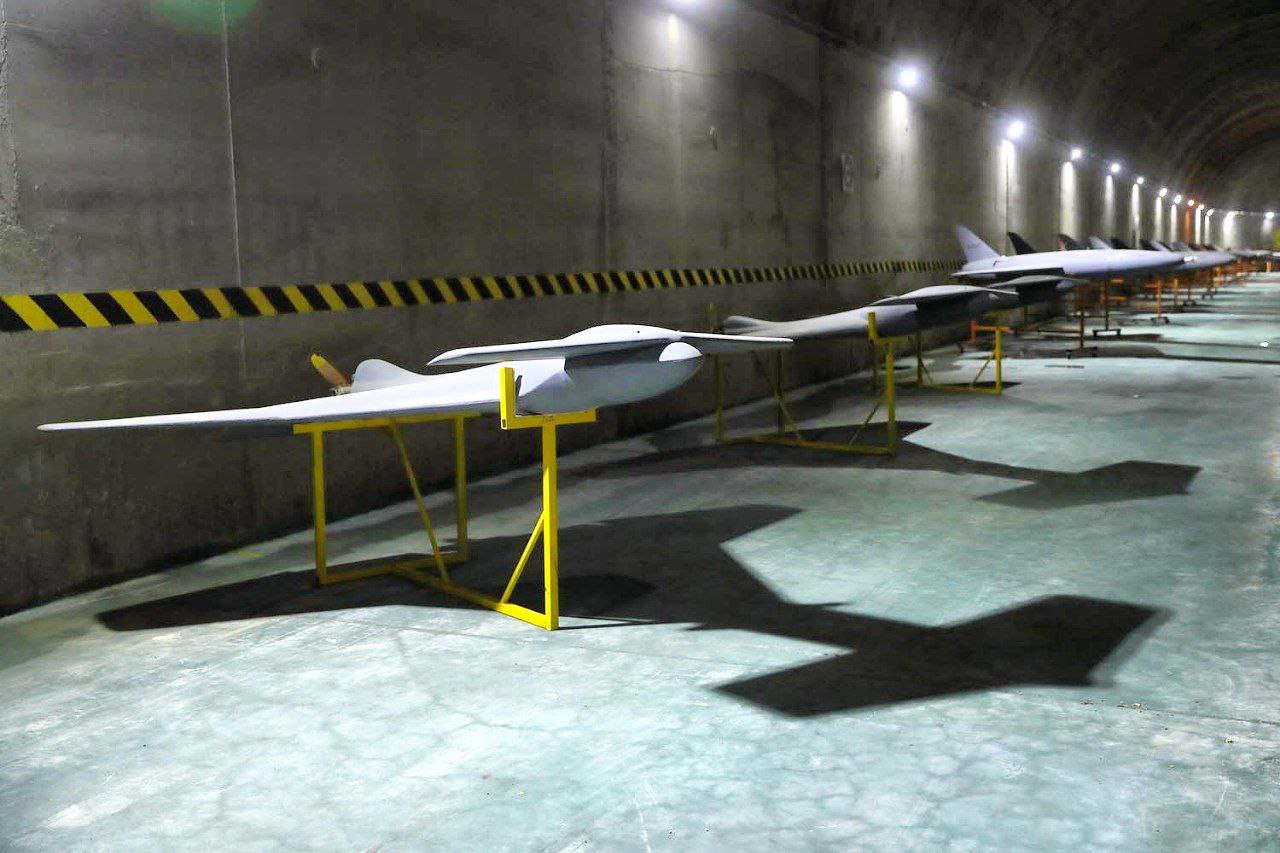

מל"טים מתאבדים בעלי כנפי דלתא, צולמו במהלך תרגיל הנביא הגדול 17

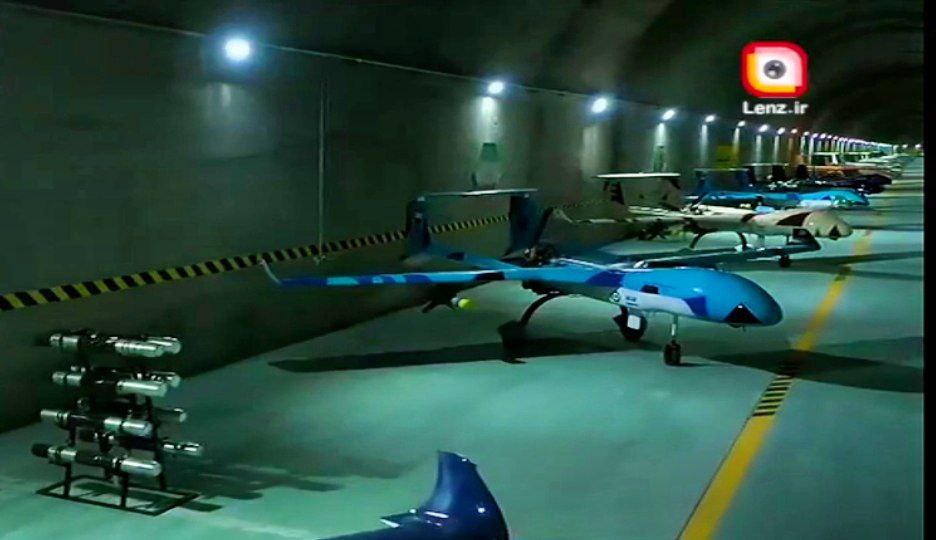

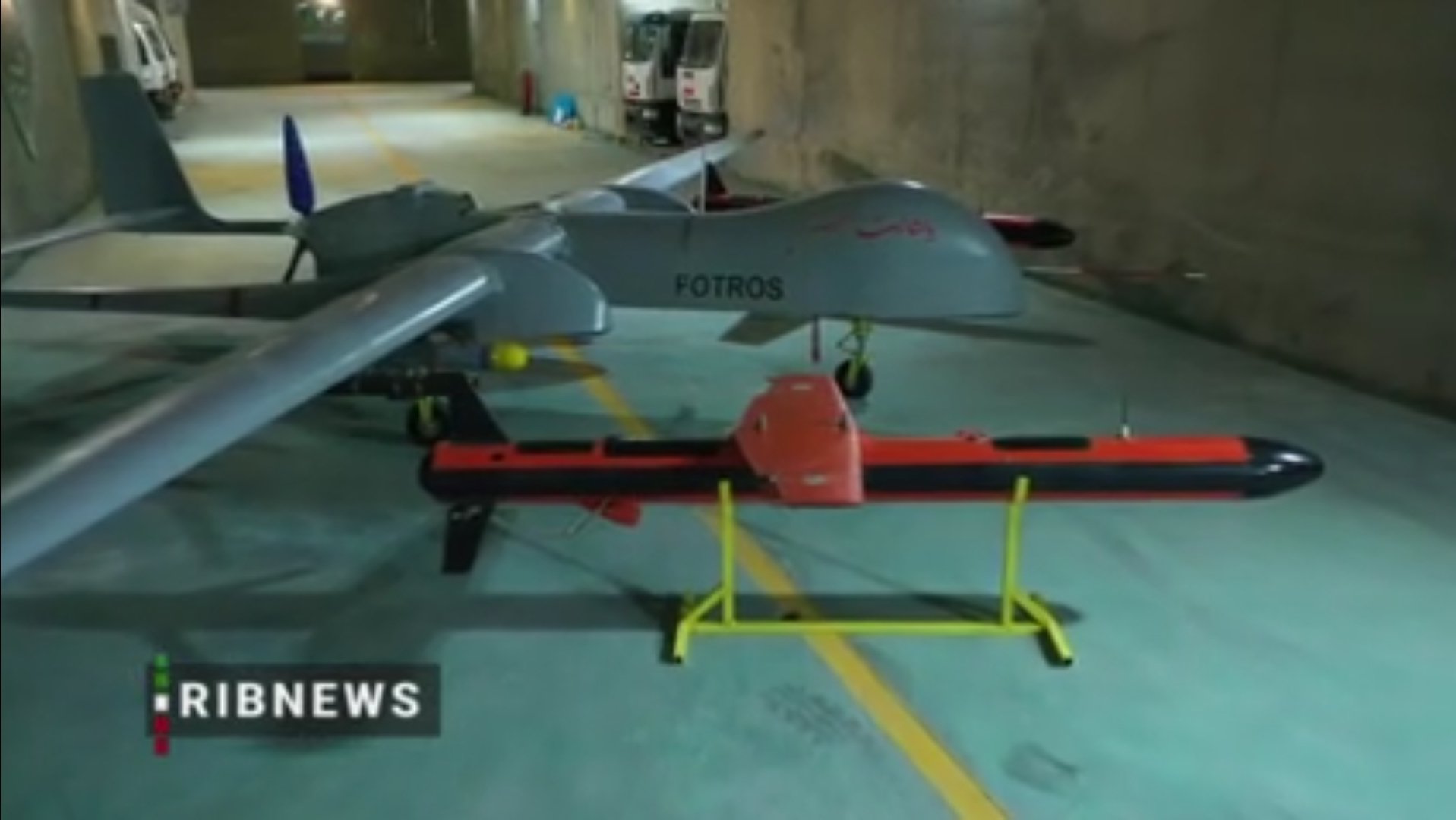

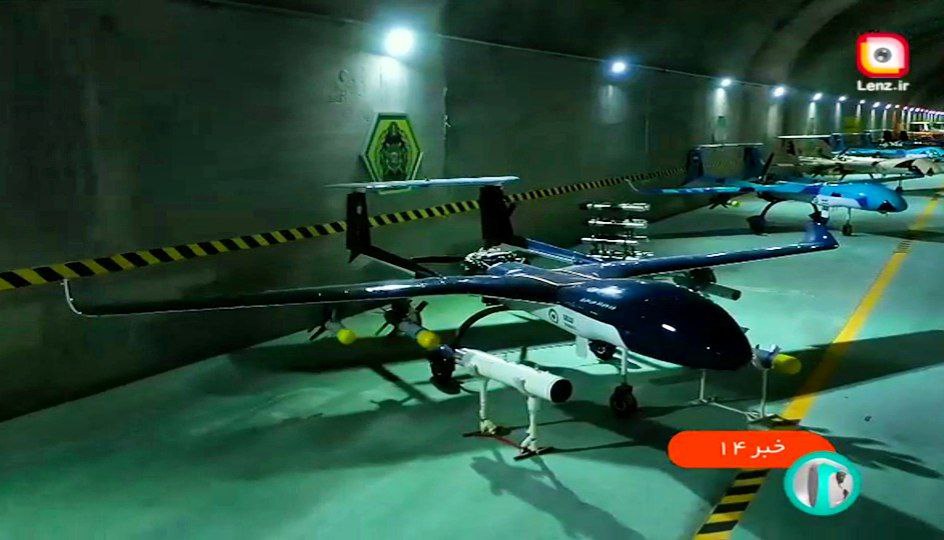

כרגיל מתוך מעמקי מנהרת החסמב"ה / AREA 51 של משמרות המהפכה

https://www.presstv.ir/Detail/2022/...losive-payload-

Iran’s Islamic Revolution Guards Corps (IRGC) has unveiled one of its new kamikaze drones, dubbed Me’raj 504, which is specialized in attacking enemy’s defense systems.

According to a Sunday report by Tasnim news agency, the new unmanned aerial vehicle (UAV) has been designed and produced by the IRGC’s Ground Force and is capable of carrying a 2.5kg explosive payload over 100 kilometers. It uses a reciprocating engine for propulsion.

The new drone is an upgrade of the IRGC’s former Me’raj 214 UAV, which was also used to target enemy's air defense systems.

The new model has greatly decreased the design and manufacturing cost of this line of drones, which are now being operated by the IRGC’s Ground Force.

The new development came only a day after the IRGC’s Aerospace Force unveiled two missile and drone tunnel bases built at the heart of high mountains.
